Komponenty RFID UHF

Celý systém RFID UHF se skládá z několika komponentů. Jedná se hlavně o čtečku, antény a propojovací kabeláž.

Čtečka RFID UHF pracuje na frekvenci  865,6 – 867,6 MHz určené pro Evropské kmitočtové pásmo. Ke čtečce je možné připojit až 4 antény. Čtečku lze nastavovat a ovládat i vzdáleně přes Ethernetový konektor. Kromě toho obsahuje ještě USB, CAN, GPIO a napájecí konektor.

Ke čtečce připojujeme antény. Anténa v základním provedení je kryta čtvercovým bílým plastem. Tato verze je využívána pro většinu aplikací. Pokud tento typ antén nelze nainstalovat např. do vstupu obchodní jednotky, můžeme tyto antény umístit do mechaniky složené z hliníku a plexi. Tuto mechaniku pak je možné snadno nainstalovat po bocích nebo středu vstupu do obchodních prostor.

UHF RFID čtečka

MIDICO UHF RFID reader is used for reading of the RFID tags over long distances, supporting industry standards. It operates at a frequency of 865.6 to 867.6 MHz, which is the frequency band released in Europe for these devices. The reader can connect up to 4 antennas.

Technical parameters:

  • 33 dBm maximum output
  • 9V power supply (PoE option)
  • current: 3A maximum output, 700 mA standby mode, 160 mA sleep mode
  • RF protocol: Global UHF EPC Class1 Gen 2/ISO 18000-6C, with support for DRM
  • Standard ETSI EN 302 208 V1.3.1.
  • Sensitivity up to -75 dBm
  • Application LLRP interface V1.1
  • Interface: 10/100BASE-T Ethernet, USB, CAN open
  • Temperature range: -20 to +40 ° C
  • Degree of protection IP30
  • Dimensions 215 x 150 x 35 mm
  • Connection of up to 4 antennas (SMA connectors)
  • Supply the antenna with circular polarization

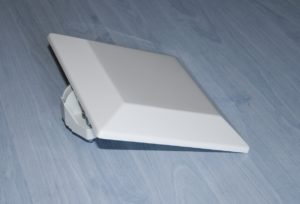

UHF čtvercová anténa

Single-port MIDICO RFID antenna provides maximum performance and flexibility and is designed for the UHF band RFID. The antenna has a circular polarization and high gain, which increases the reading range. Due to the low voltage agent for standing waves are reduce d the power losses in the reader. The antenna is protected against weathering high frequency plastic clear cover, so it can be installed in any part of the business environment, halls and warehouses, or any receiver input applications.

Technical Parameters:

Parameter Value
Frequency band (MHz) UHF RFID EU 865-868
Gain (dBs) 7
Beam angle in H plane (°) 65
Beam angle in H plane (°) 65
Suppression of unwanted interference (dB) > 15
Axial Ratio (dB) < 2
The voltage standing wave factor in used frequency band < 1,5
Nominal impedance (ohm) 50
Sensing resistor resistance (ohm) 10 000
Coaxial connector SMA(f)
Polarization RHCP
Maximum power (W) 10
Dimensions (mm) Dimensions (mm)
Level of protection IP54
Vibration resistance IEC-68
Temperature range -20 to +55 °C
Relative humidity non-condensing 95%, non-condensing

UHF Plexal anténa

UHD deaktivátor

Midico System s.r.o. nabízí unikátní řešení pro deaktivaci a zpětnou reaktivaci bezpečnostních RFID etiket. Naše UHD deaktivátory jsou snadno použitelné a po naprogramování mohou sloužit také pro zpětnou aktivaci bezpečnostních prvků, proto jsou ideální nejen pro obchodní jednotky, ale také do knihoven, škol a jiných administrativních budov.

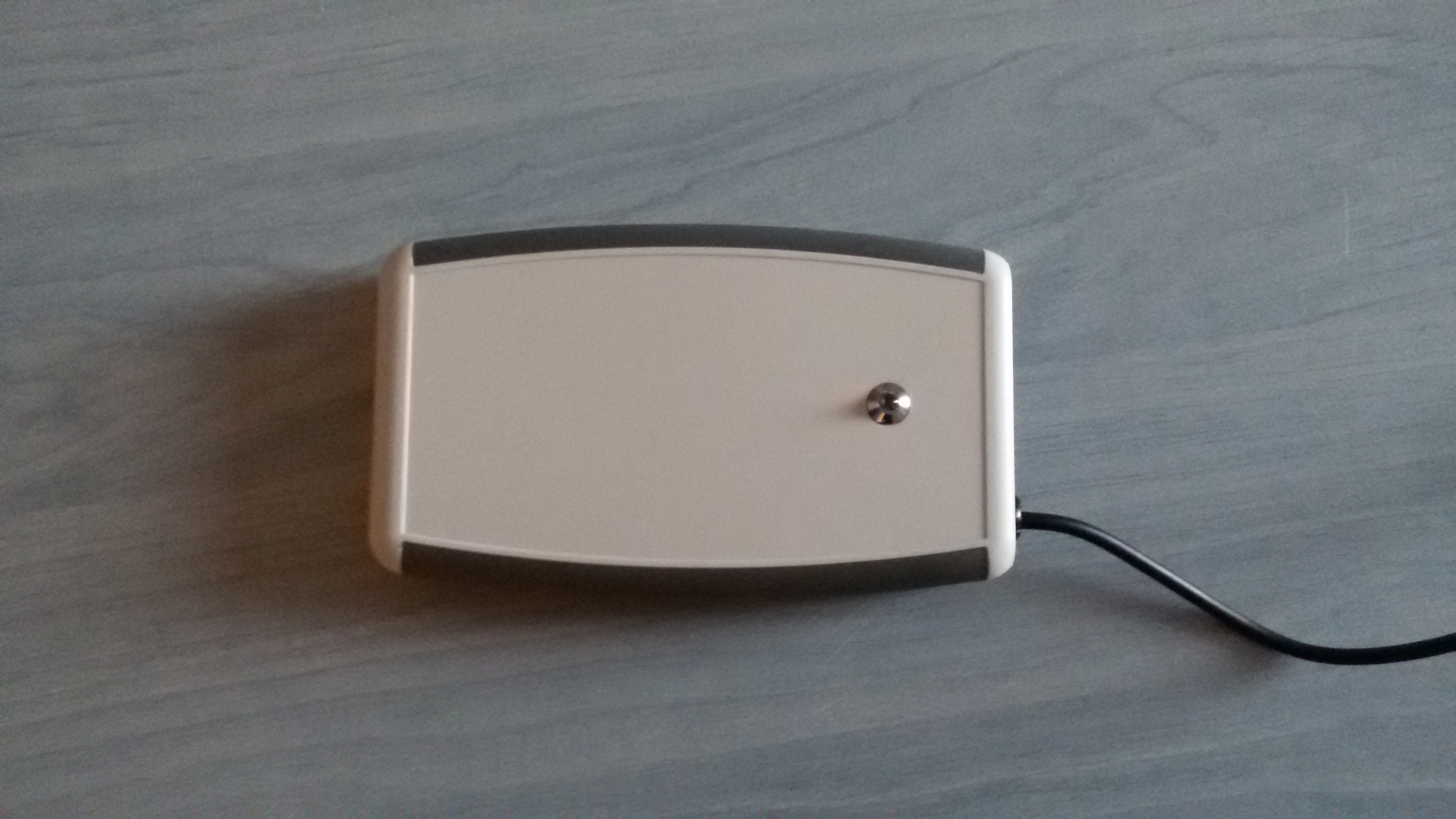

Nabízíme 2 varianty, stolní a ruční deaktivátor.
